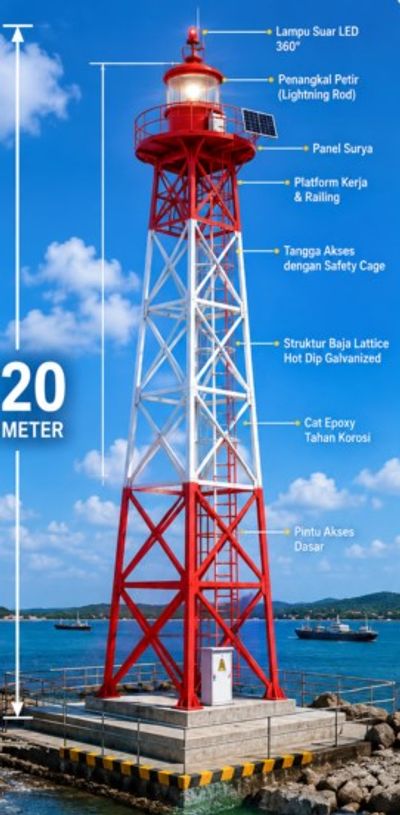

MENARA SUAR LATTICE

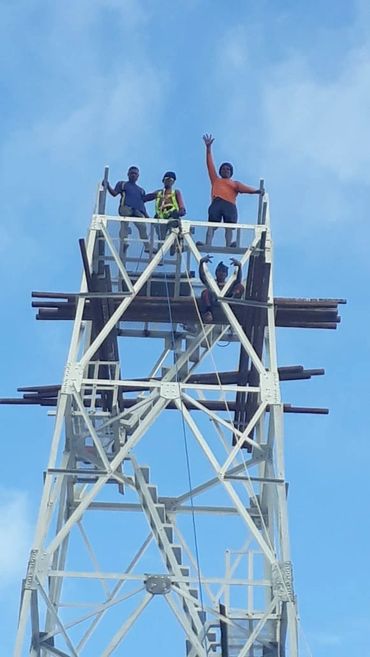

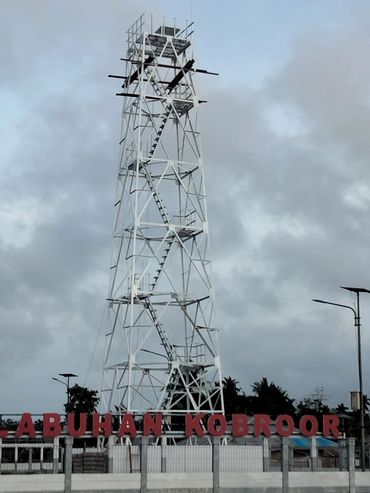

Menara Suar Lattice adalah struktur menara baja berbentuk rangka (truss/lattice) yang dirancang sebagai media pemasangan lampu suar, sistem navigasi, antena komunikasi, radar, kamera pengawas, sensor meteorologi, maupun peralatan keselamatan maritim lainnya. Desain rangka terbuka memberikan kekuatan struktural tinggi dengan bobot yang relatif ringan sehingga sangat cocok digunakan di lingkungan pesisir dan lepas pantai.

Konstruksi lattice memungkinkan distribusi beban angin yang lebih efisien dibandingkan menara tubular, sehingga mampu bertahan terhadap kondisi cuaca ekstrem, terpaan angin kencang, korosi akibat air laut, serta aktivitas seismik sesuai standar perencanaan yang berlaku.

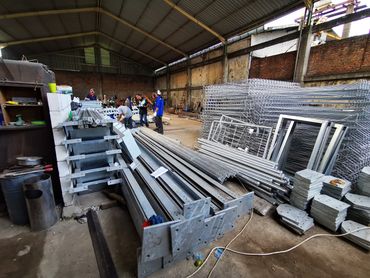

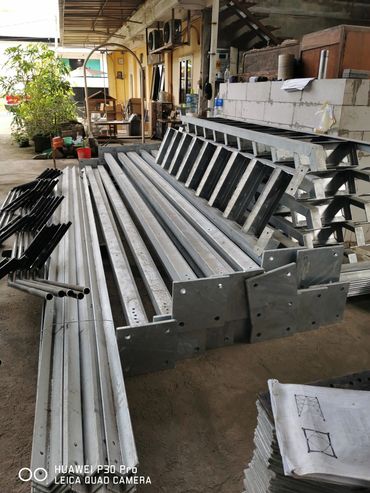

Menara ini umumnya diproduksi menggunakan baja struktural galvanis celup panas (Hot Dip Galvanized Steel) untuk memberikan perlindungan maksimal terhadap korosi dan memperpanjang umur operasional hingga puluhan tahun dengan kebutuhan perawatan yang minimal.

• Struktur ringan namun memiliki kekuatan tinggi.
• Tahan terhadap beban angin ekstrem dan lingkungan laut.
• Perawatan relatif mudah karena akses inspeksi lebih baik.
• Umur pakai panjang berkat perlindungan galvanis.
• Mudah dibongkar, dipindahkan, dan dipasang kembali apabila diperlukan.
• Dapat disesuaikan dengan berbagai ketinggian dan kebutuhan operasional.
• Mendukung pemasangan berbagai perangkat navigasi dan komunikasi.

Menara Suar Lattice banyak digunakan untuk:

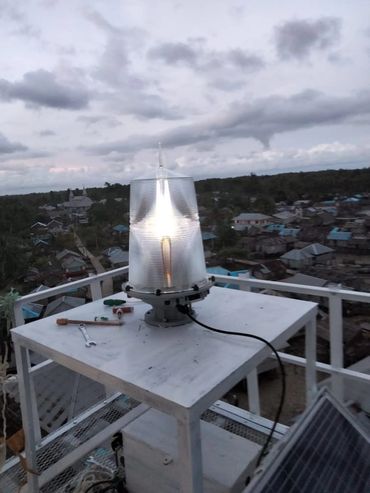

• Lampu suar navigasi pelayaran.
• Rambu suar pelabuhan dan dermaga.
• Menara navigasi di pulau-pulau kecil.
• Menara komunikasi maritim.
• Sistem pemantauan cuaca dan oseanografi.
• Kamera pengawas (CCTV) kawasan pelabuhan.
• Menara radar dan AIS (Automatic Identification System).

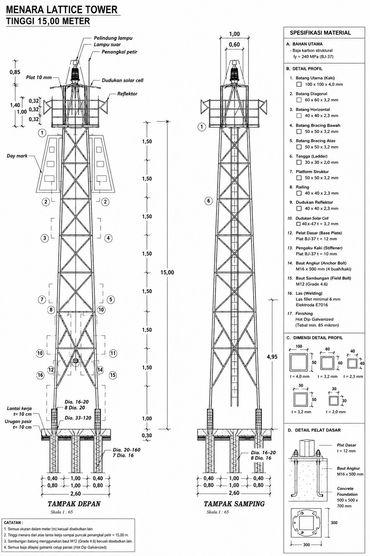

• Material: Baja struktural mutu tinggi.
• Perlindungan korosi: Hot Dip Galvanized sesuai standar internasional.
• Tinggi menara: 6–60 meter (atau sesuai kebutuhan).
• Bentuk: Segitiga (Triangular) atau segi empat (Square Lattice).
• Tangga akses: Internal atau eksternal dengan safety cage.
• Platform kerja: Tersedia pada beberapa elevasi sesuai kebutuhan.
• Pondasi: Beton bertulang yang dirancang berdasarkan kondisi tanah dan beban struktur.
• Sistem penangkal petir: Terintegrasi.
• Grounding: Sesuai standar keselamatan kelistrikan.
• Daya listrik: Dapat menggunakan jaringan PLN, panel surya, baterai, atau sistem hibrida.

Perencanaan dan manufaktur Menara Suar Lattice umumnya mengacu pada standar internasional, seperti:

• ISO 1461 untuk galvanisasi celup panas.
• ASTM A123/A123M untuk pelapisan galvanis.
• AWS D1.1 untuk pengelasan baja struktural.
• TIA-222 untuk analisis beban angin pada struktur menara.
• SNI yang berlaku untuk perencanaan struktur baja dan pembebanan di Indonesia.
• Rekomendasi dari International Association of Marine Aids to Navigation and Lighthouse Authorities untuk instalasi sarana bantu navigasi pelayaran.

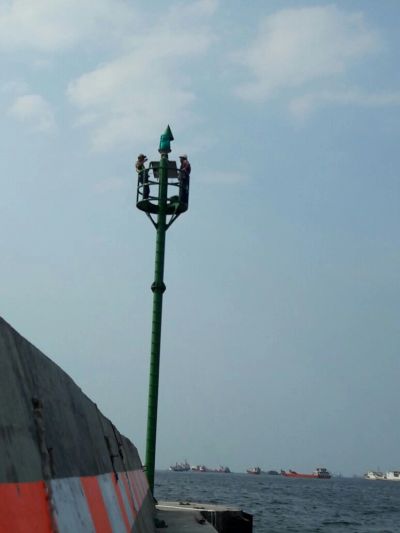

Menara Suar Single Pipe adalah struktur menara berbentuk tiang tunggal (monopole) yang dirancang sebagai media pemasangan lampu suar, rambu suar, peralatan navigasi, antena komunikasi, kamera pengawas (CCTV), sensor meteorologi, maupun perangkat keselamatan maritim lainnya. Dengan desain yang ramping, modern, dan kokoh, menara ini sangat sesuai untuk pemasangan di pelabuhan, dermaga, breakwater, pulau kecil, maupun kawasan pesisir.

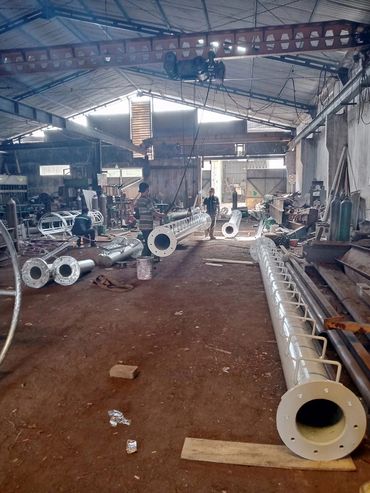

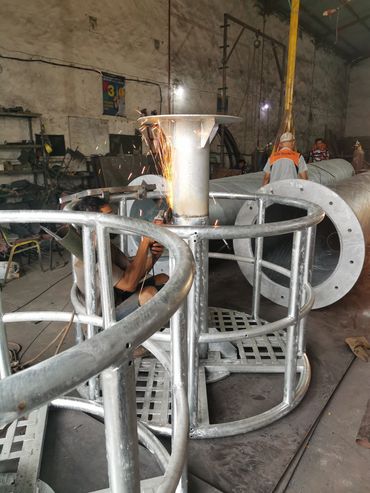

Menara ini dibuat menggunakan pipa baja struktural berkekuatan tinggi dengan ketebalan yang disesuaikan terhadap beban angin, beban peralatan, dan kondisi lingkungan. Struktur monopole memiliki tampilan yang lebih sederhana dibandingkan menara lattice, sehingga memberikan nilai estetika yang lebih baik serta memerlukan area pondasi yang lebih kecil.

Untuk meningkatkan ketahanan terhadap korosi di lingkungan laut, seluruh permukaan baja umumnya dilindungi dengan Hot Dip Galvanized (HDG) dan dapat dilapisi tambahan marine epoxy coating atau polyurethane coating sesuai kebutuhan operasional.

• Desain modern, sederhana, dan estetis.
• Membutuhkan area pondasi yang relatif kecil.
• Struktur kokoh dengan kekakuan tinggi.
• Tahan terhadap korosi pada lingkungan pesisir dan laut.
• Instalasi lebih cepat dibandingkan konstruksi rangka.
• Perawatan lebih mudah karena jumlah sambungan lebih sedikit.
• Cocok untuk lokasi dengan ruang terbatas.
• Umur operasional panjang dengan biaya pemeliharaan yang rendah.

Menara Suar Single Pipe banyak digunakan untuk:

• Lampu suar navigasi pelayaran.
• Rambu suar pelabuhan dan dermaga.
• Penanda alur pelayaran.
• Menara lampu navigasi di breakwater.
• Menara CCTV pengawasan pelabuhan.
• Antena radio komunikasi VHF/UHF.
• Sistem AIS (Automatic Identification System).
• Sensor cuaca dan oseanografi.

• Material: Pipa baja struktural mutu tinggi.
• Bentuk: Monopole (Single Pipe).
• Tinggi menara: 6–30 meter (dapat disesuaikan).
• Diameter pipa: Disesuaikan dengan tinggi dan analisis struktur.
• Ketebalan pipa: Berdasarkan hasil perhitungan beban desain.
• Perlindungan korosi: Hot Dip Galvanized dan/atau sistem pengecatan marine coating.
• Tangga akses: Internal atau eksternal dengan safety cage sesuai kebutuhan.
• Platform kerja: Platform atas lengkap dengan pagar pengaman (guard rail).
• Pondasi: Beton bertulang dengan sistem anchor bolt.
• Penangkal petir: Terintegrasi.
• Grounding: Sesuai standar keselamatan kelistrikan.
• Sumber daya: PLN, panel surya, baterai, atau sistem hibrida.

Perancangan Menara Suar Single Pipe umumnya mengacu pada standar internasional dan nasional, antara lain:

• ISO 1461 untuk proses galvanisasi celup panas.
• ASTM A123/A123M untuk pelapisan galvanis pada baja.
• AWS D1.1 untuk pengelasan struktur baja.
• TIA-222 sebagai acuan analisis beban angin pada struktur menara.
• SNI yang berlaku untuk struktur baja, pembebanan, dan pondasi di Indonesia.
• Rekomendasi dari International Association of Marine Aids to Navigation and Lighthouse Authorities mengenai sarana bantu navigasi pelayaran.
